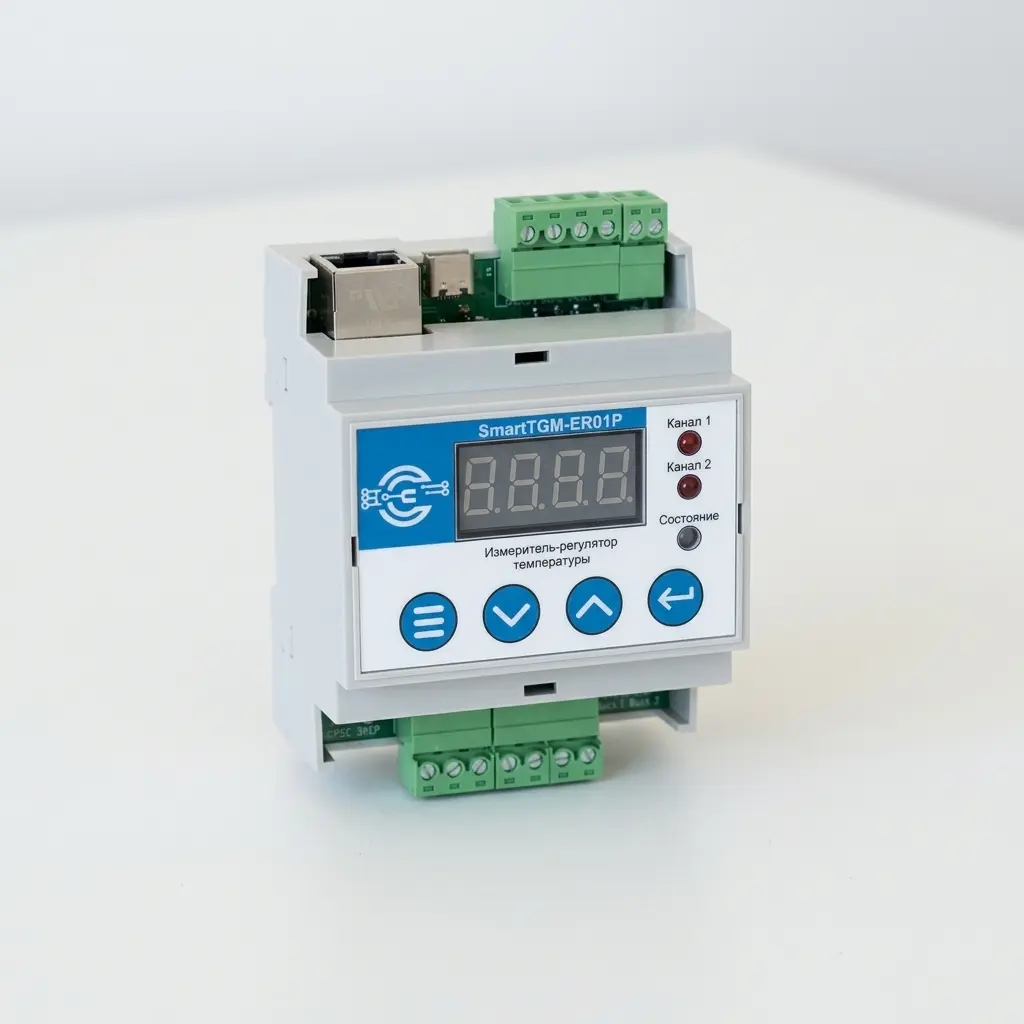

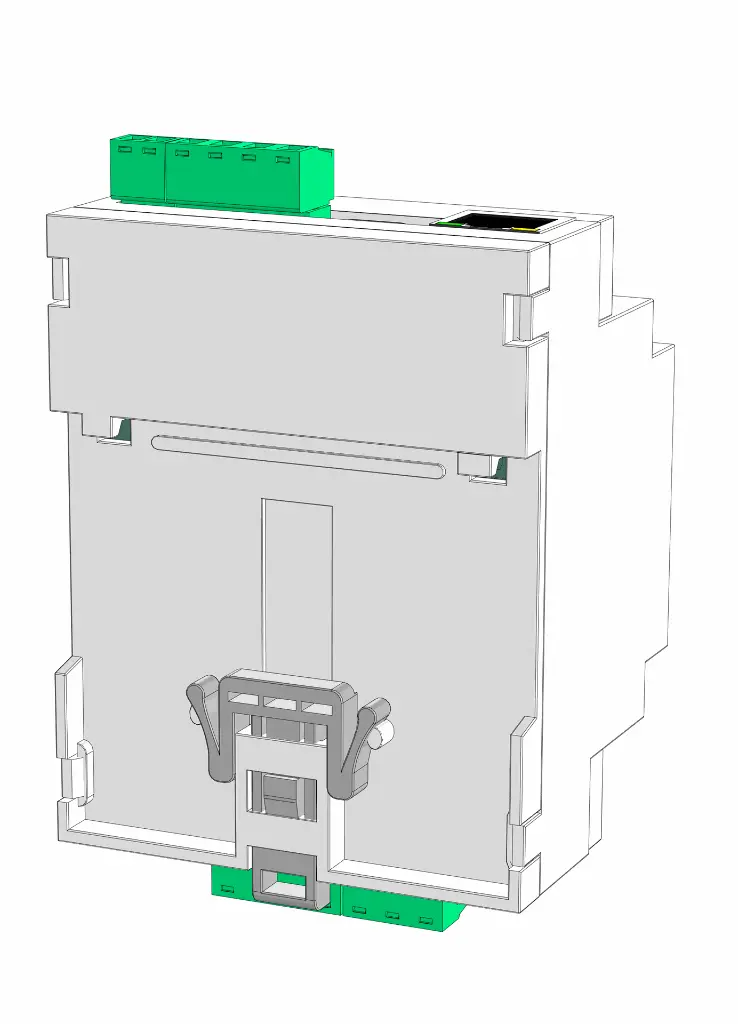

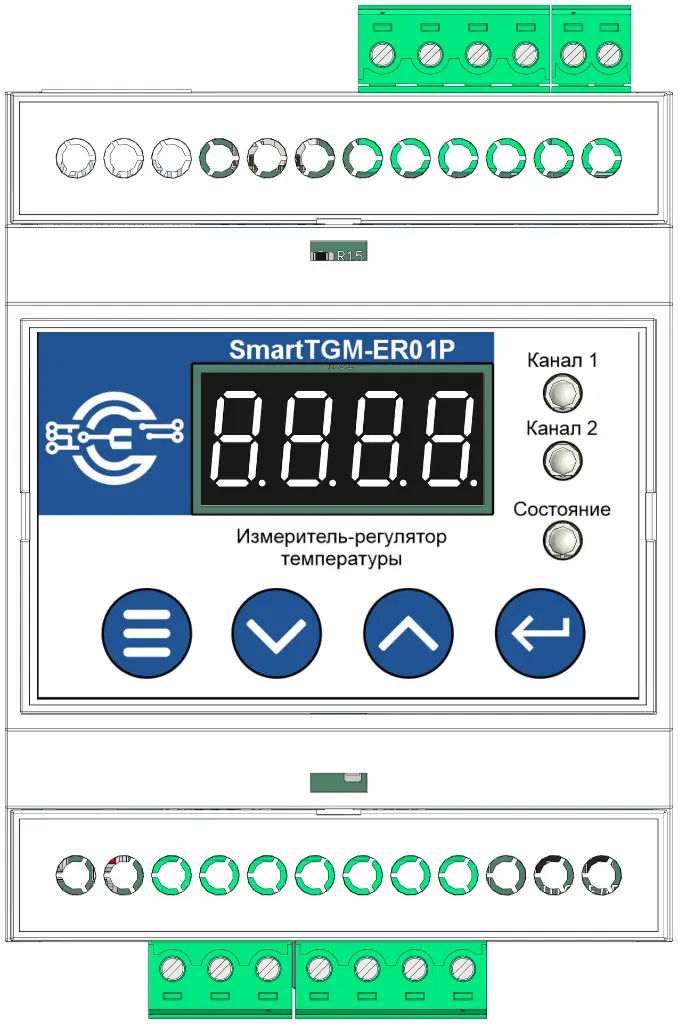

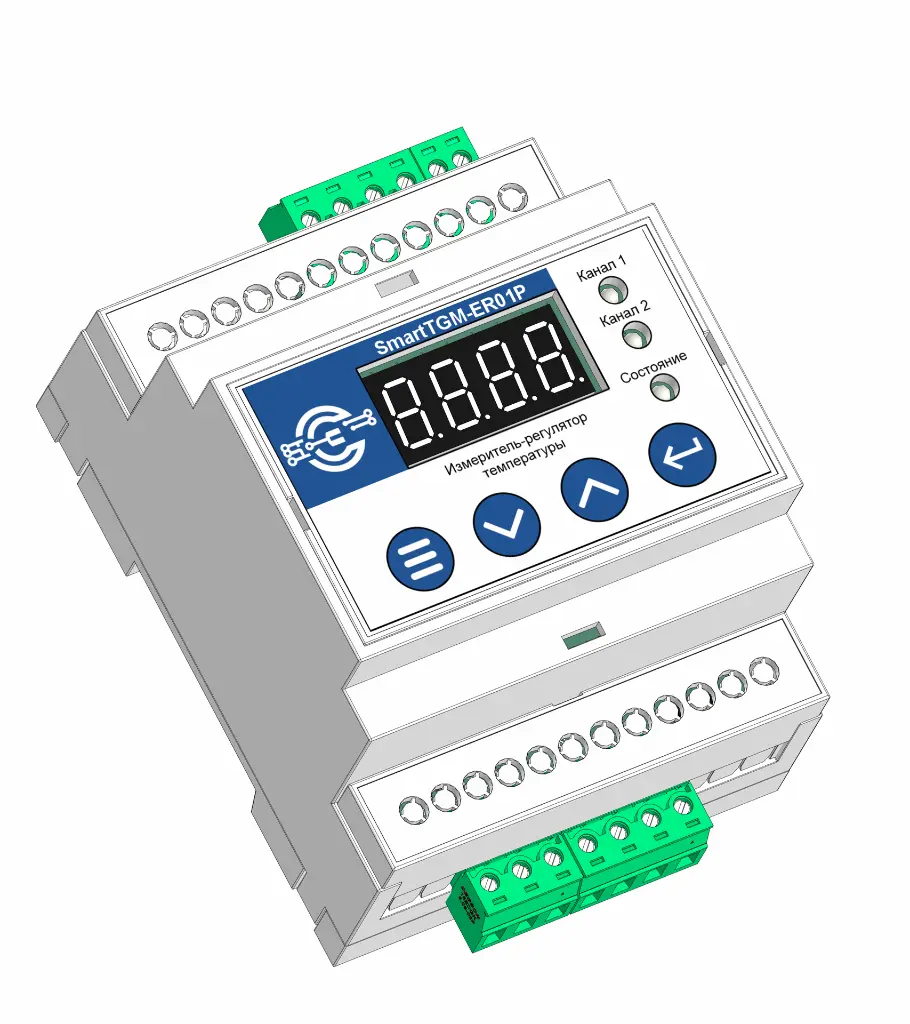

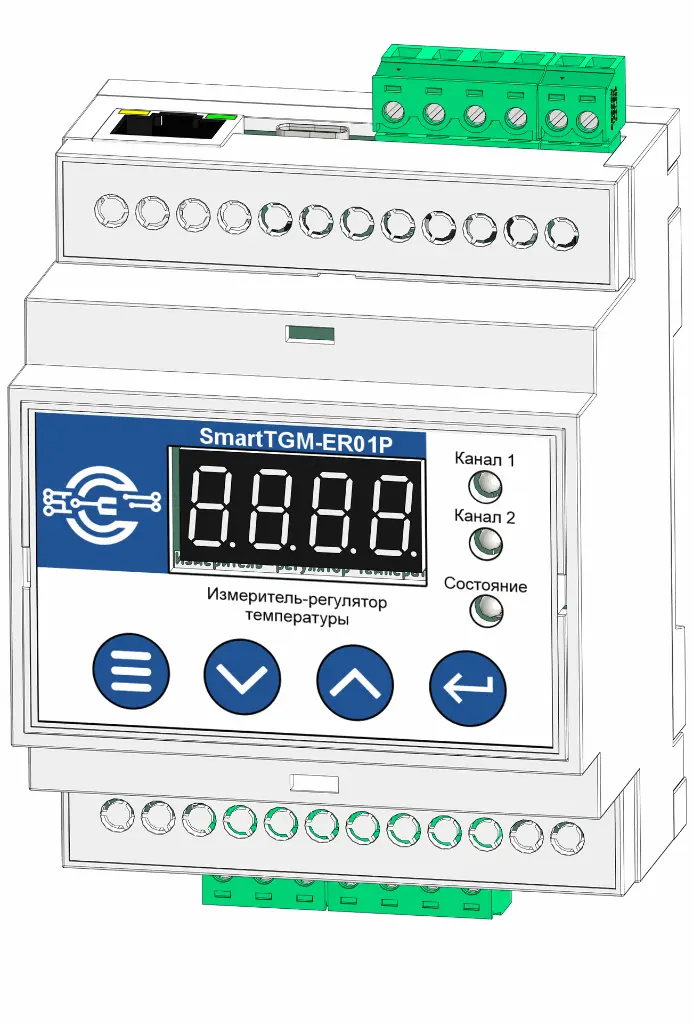

Измеритель-регулятор температуры SmartTGM-ER01P
Цена указана за ед. товара без НДС.
- Поддержка 1-WIRE® датчиков температуры DS18B20 и датчиков температуры/влажности AM2301;
- Возможность индивидуальной настройки каждого канала управления для нагревателя/охладителя/воздушной заслонки;
- Последовательные интерфейсы передачи данных - USB, RS-485;
- Сетевые интерфейсы передачи данных - Ethernet, Wi-Fi;
- Протоколы обмена - Modbus RTU, Modbus TCP;
- Веб-интерфейс и приборная панель для индикации и настройки прибора;
- Широкий температурный диапазон эксплуатации от -40 до +50 °С.
Преобразование измеренных параметров в цифровой код с последующей его передачей по интерфейсам USB, RS-485 (протокол Modbus RTU) и Ethernet, Wi-Fi (протокол Modbus TCP).
Контроль и мониторинг температуры/влажности помещений до 100 м2, управлене электрокотлом, теплым полом, ветиляцией.
Прибор контроля микроклимата «Измеритель-регулятор температуры SmarTGM-ER01P» применяется автономно, совместно с программируемым логическим контроллером либо с персональным компьютером, интегрированными в автоматизированные системы управления технологическими процессами (АСУ ТП) и платформы интернета вещей, чтения данных от цифровых датчиков микроклимата (температуры, отн. влажности, дифф. давления), управления коммутационными выходами по законам автоматического управления и последующей передачи прочитанного значения по интерфейсам USB, RS-485 (протокол Modbus RTU) и Ethernet, Wi-Fi (протокол Modbus TCP, HTTP).
Для конфигурирования трехканального измерительного модуля используется панель оператора на самом приборе, а также веб-интерфейс.

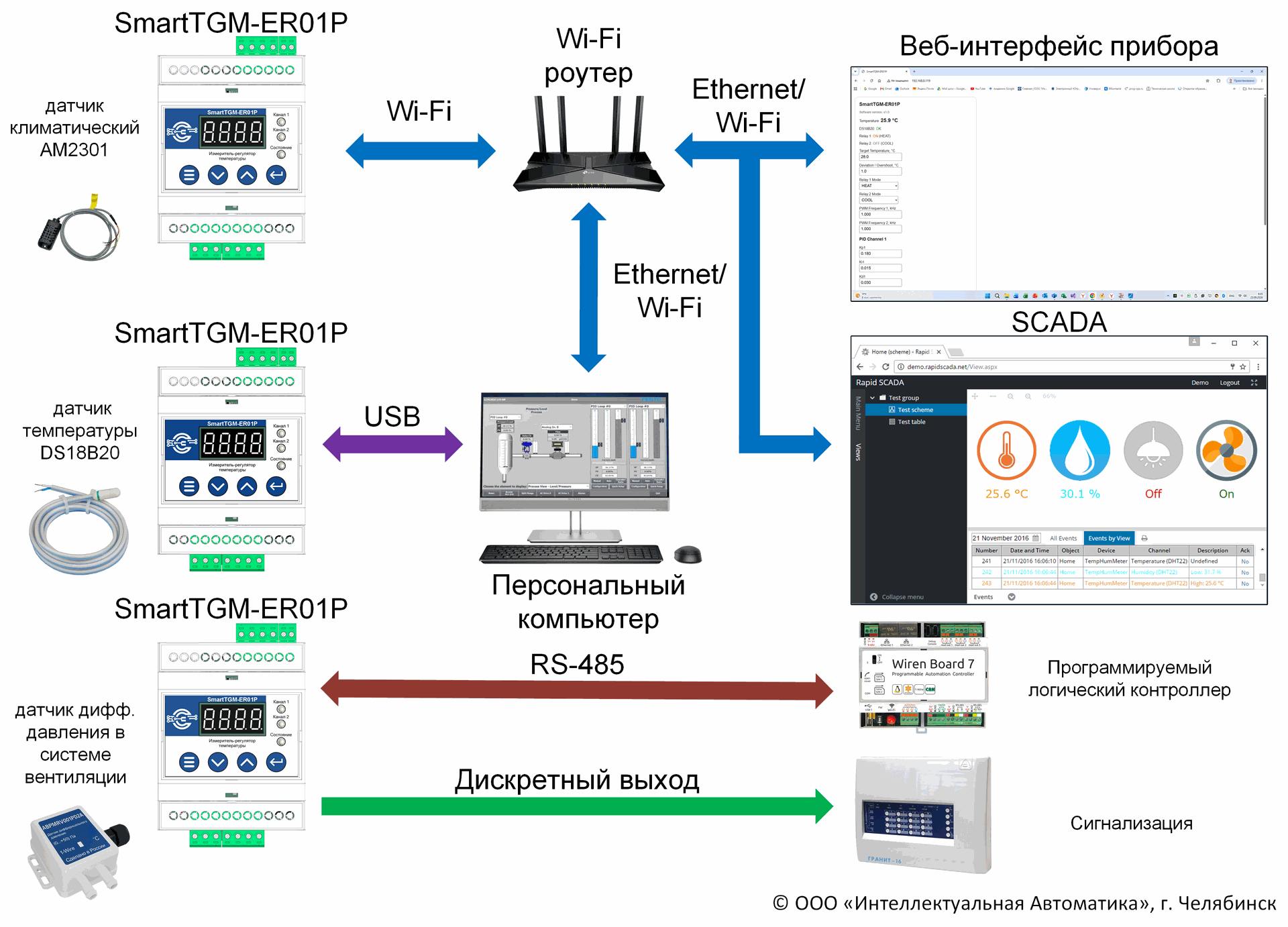

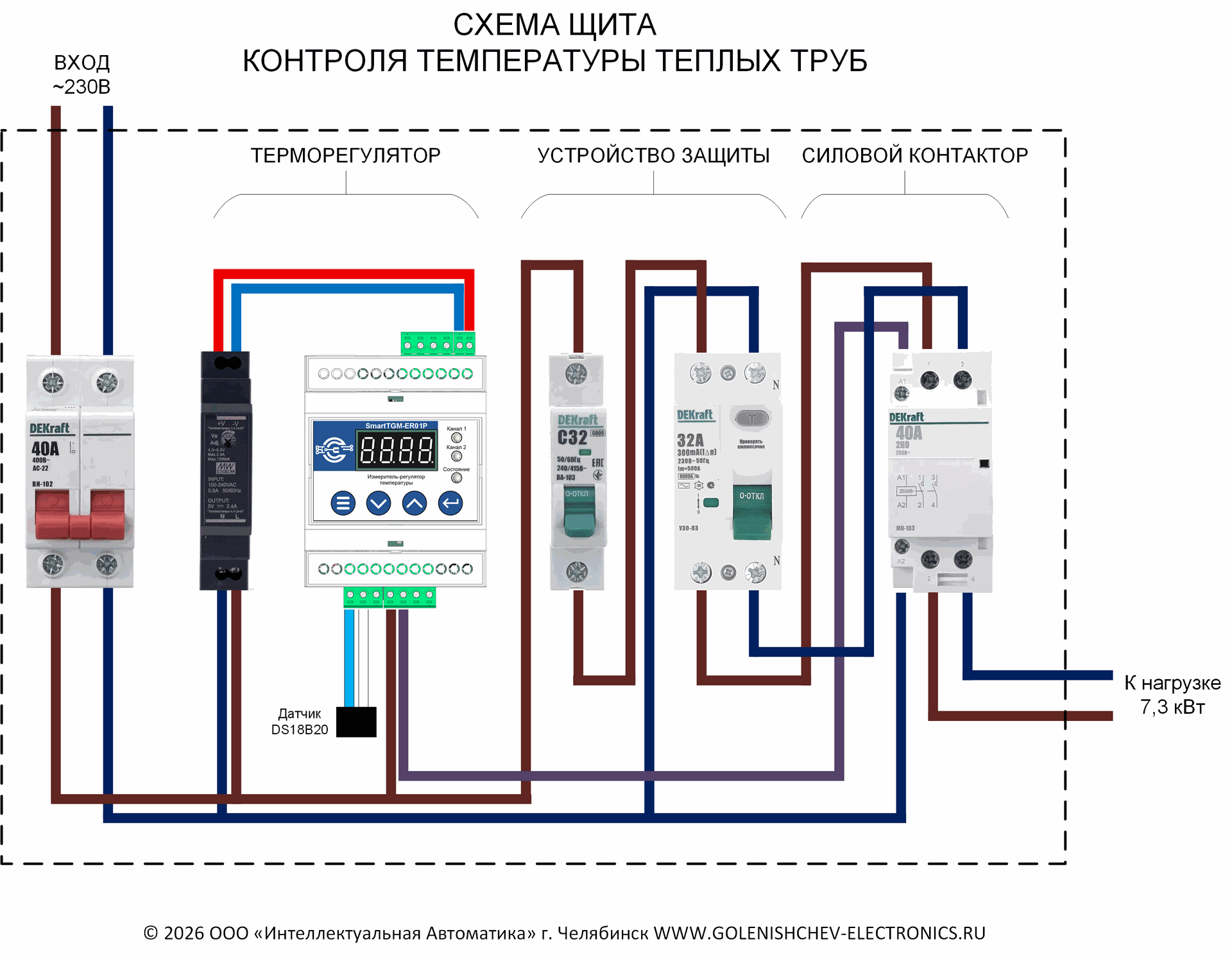

Примеры использования

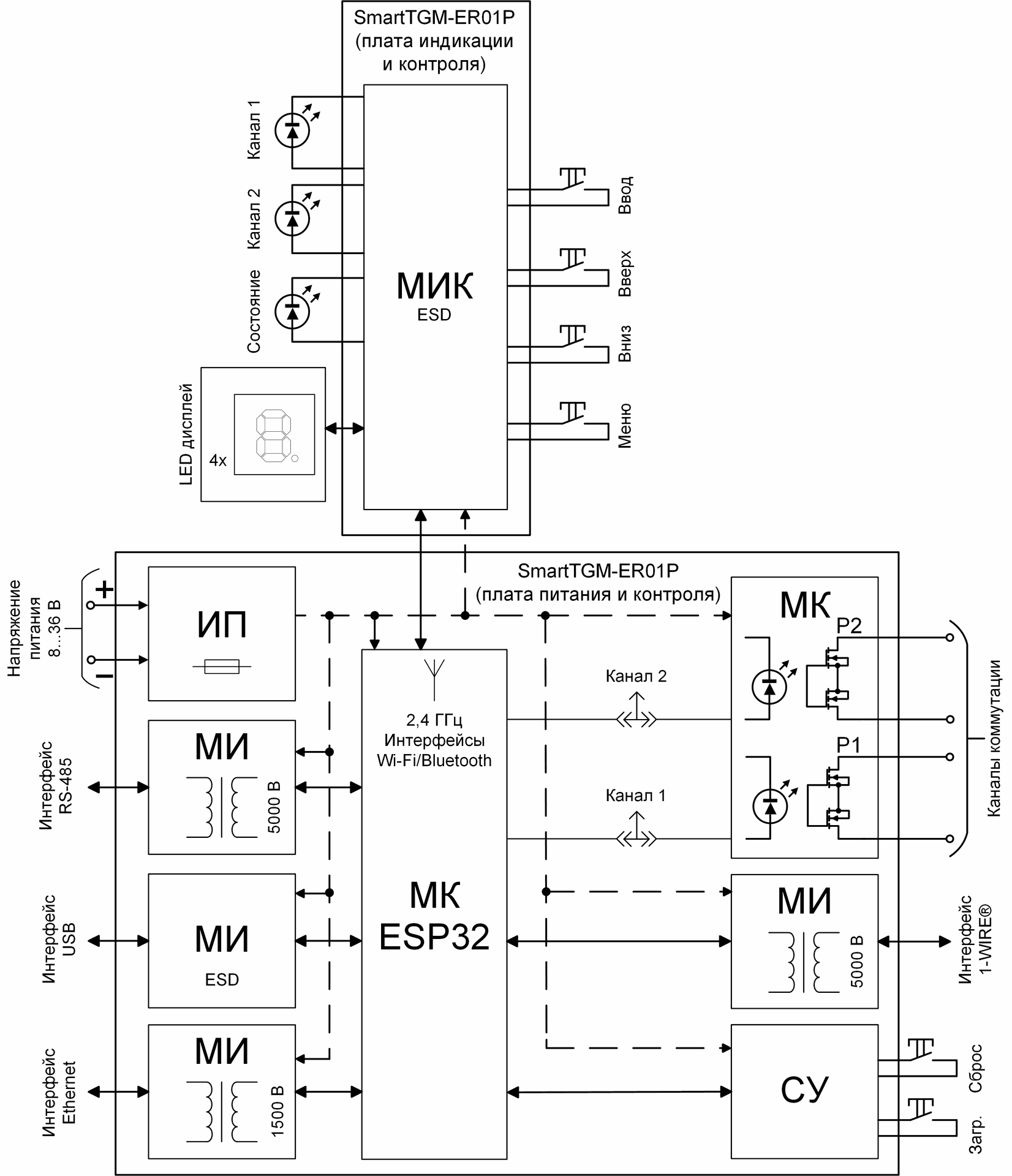

Функциональная схема SmartTGM-ER01P
Устройство состоит из двух частей:
1. Плата питания и контроля - основная плата устройства, которая имеет вход питания, интерфейсы связи и коммутирующие нагрузку выходы.
2. Плата индикации и контроля - плата передней лицевой панели прибора, которая выводит графическую информацию на дисплей и обрабатывает нажатия кнопок клавиатуры пользовател
Источник питания (ИП) преобразует внешнее напряжение питания 8…36 В в стабилизированное напряжение постоянного тока, необходимое для питания микроконтроллера (МК), модулей интерфейсов (МИ) и анало-говой измерительной части. Источник питания имеет защиту от неправиль-ного подключения. Микроконтроллер ESP32 на плате представлен в виде модуля с антенной диапазона 2,4 ГГц для беспроводной передачи данных по Wi-Fi и Bluetooth. Интерфейсы Ethernet, RS-485 и АЦП гальванически развязаны с микроконтроллером. Порт USB имеет антистатическую защиту.
Цифровой датчик температуры подключается через микросхему интерфейса, прибор обеспечивает питание датчика по нормальной схеме подключения, а также по схеме с паразитным питанием.
Модуль индикации и контроля (МИК) индицирует нормальную работу датчика, текущее состояние каналов коммутации, выводит данные на светодиодный дисплей, обрабатывает нажатия кнопок пользователем.
Схема управления (СУ) позволяет осуществлять перезагрузку устрой-ства и обновление встроенной микропрограммы.
Микроконтроллер (МК) обеспечивает:
1) постоянное чтение измерений с подключенного цифрового датчика температуры/влажности;
2) релейное или ПИД-регулирование через каналы коммутации согласно заданным параметрам регистров Modbus;
3) расчет измеренных значений тока с установленной периодичностью и заданным усреднением, обновление полученных значений в регистрах Modbus;
4) хранение заданных настроек в энергонезависимой памяти;
5) управление модулями интерфейсов USB, RS-485, Ethernet, Wi-Fi; связь через МИ по интерфейсу USB и RS-485 (протокол Modbus RTU), а также по интерфейсу Ethernet и Wi-Fi (Modbus TCP);
6) подключение к беспроводной сети по Bluetooth через мобильное приложение.
Основные технические характеристики
| Параметр | Значение |
| Диапазон напряжение питания постоянного тока, В | 8…36 |
| Потребляемая мощность, Вт | не более 3 |
| Время установления рабочего режима, минут | не более 15 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 |
| Степень защиты по ГОСТ 14254 | IP30 |
| Средний срок службы, лет | 12 |
| Масса, кг | не более 0,1 |
Характеристики каналов коммутации
| Параметр | Значение |
Количество программируемых каналов коммутации | 2 |
| Напряжение коммутируемой нагрузки канала (AC/DC), В | 0...350 |
| Максимальный ток нагрузки на канал, А | 0,05 |
| Сопротивление канала при включенном состоянии, Ом | 20 |
| Напряжение изоляции, В | 5300 |
| Время переключения состояния канала, мс | 2 |
Интерфейс 1-WIRE®
SmartTGM-ER01P содержит гальванически развязанный интерфейс 1-WIRE® и выходы транзисторного оптореле. SmartTGM-ER01P имеет гальваническую развязку между измерительной цепью, линиями интерфейсов RS-485, Ethernet и цифровой частью с источником питания.
| Параметр | Значение |
| Совместимые цифровые датчики измерения параметров микроклимата | DS18B20 (измерение температуры -55...125°C); AM2301 (измерение температуры -40...80°C, измерение относительной влажности 0...100%). |
| Такт измерения (выбирается пользователем), с | 1 |
| Напряжение изоляции, В | 5000 |
| Максимальная мощность встроенного источника питания для подключаемого датчика, Вт | 0,65 |
Метрологические характеристики
Параметр | Значение |
Предел допускаемой основной приведенной погрешности, % | 1% при использовании датчика DS18B20 для измерения температуры, |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10 °С, % | не более пределов допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности, % | не более пределов допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в рабочем диапазоне, % | не более пределов допускаемой основной приведенной погрешности |
Время установления, в течение которого измеренное значение входит в зону предела допускаемой основной приведенной погрешности, с (при значениях такта измерений 0,1 с и усреднения измерений 10), не более | 1 |
Время установления рабочего режима, минут, не более | 15 |

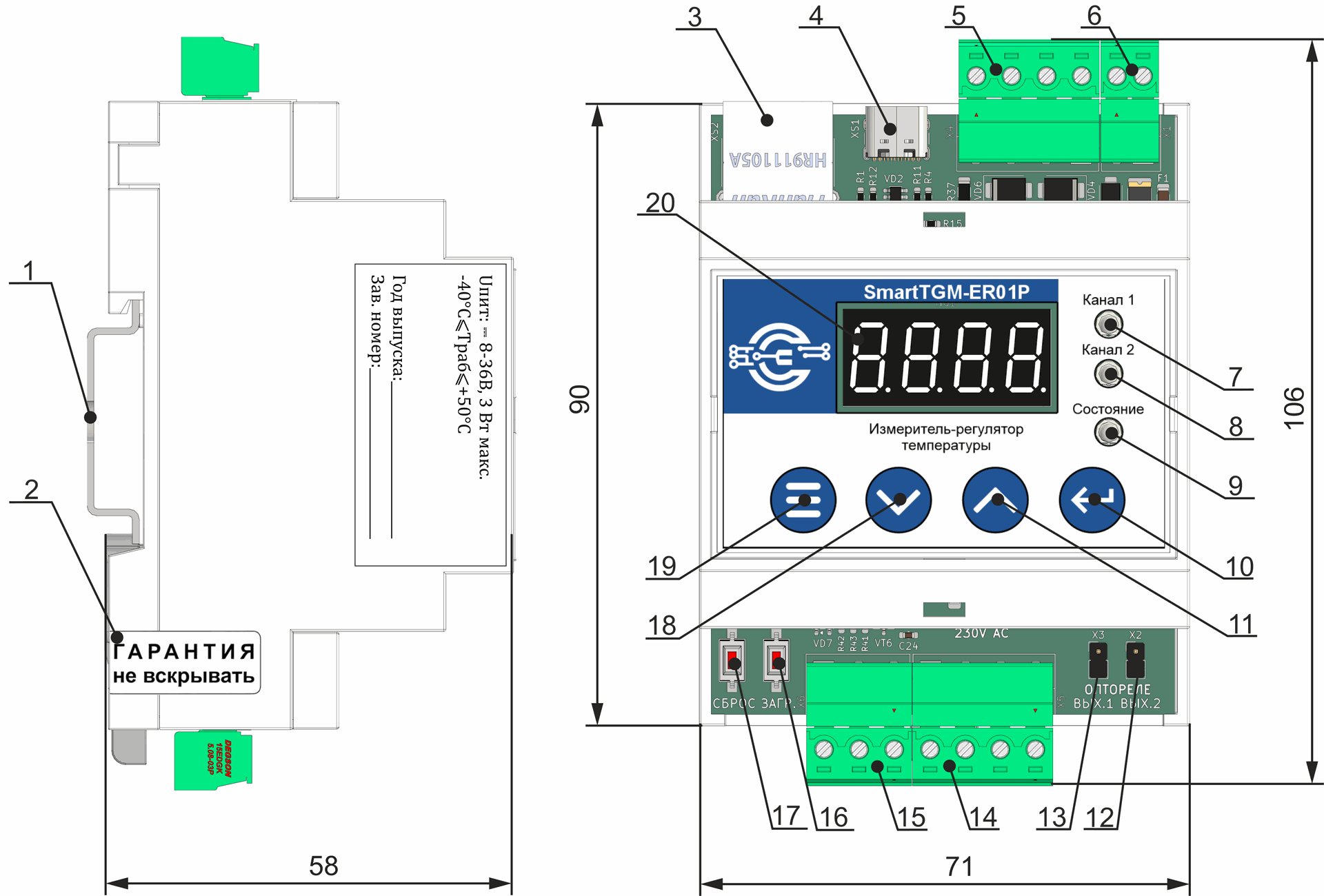

Габаритные размеры
1 – DIN-рейка;
2 – гарантийная этикетка;
3 – разъем RJ45 для подключения интерфейса Ethernet 100 Мбит/с;
4 – разъем USB Type-C для подключения устройства к ПК и обновления микропрограммы прибора;
5 – разъем 15EDGK-5.08-04P для подключения интерфейса RS-485;
6 – разъем 15EDGK-3.81-02P для подключения напряжения питания;
7 – светодиод включения первого канала реле;
8 – светодиод включения второго канала реле;
9 – двухцветный светодиод индикации состояния устройства;
10 – кнопка "ввод";
11 – кнопка "вверх";
12 – перемычка для физического отключения канала управления второго канала реле;
13 – перемычка для физического отключения канала управления первого канала реле;
14 – разъем 15EDGK-5.08-04P для подключения коммутируемой нагрузки каналов реле;
15 – разъем 15EDGK-3.81-03P для подключения цифрового датчика температуры/влажности;
16 – кнопка переключения режима загрузки микропрограммы прибора;
17 – кнопка сброса прибора (перезагрузки встроенного ПО);
18 - кнопка "вниз";
19 - кнопка "меню";
20 - светодиодный дисплей.
Режимы индикации
Ниже приведена таблица индикации для рабочего режима работы устройства.
Состояние модуля | Светодиод «Канал 1» | Светодиод «Канал 2» | Светодиод «Состояние» | светодиодный дисплей |
SmartTGM-ER01P выключен | выключен | выключен | выключен | выключен |
SmartTGM-ER01P включен, проблема связи с датчиков | выключен | выключен | красный | Сообщение "Err " |
SmartTGM-ER01P включен, датчик исправен, включен первый канал коммутации | красный | выключен | зеленый | текущие показания измерения датчика |
| SmartTGM-ER01P включен, датчик исправен, включен второй канал коммутации | выключен | красный | зеленый | текущие показания измерения датчика |
SmartTGM-ER01P включен, датчик исправен, включены оба канала коммутации | красный | красный | зеленый | текущие показания измерения датчика |
SmartTGM-ER01P включен, датчик исправен, включены оба канала коммутации, показания датчика не меняются при управляющем воздействии | красный | красный | оранжевый | Сообщение "Err " |

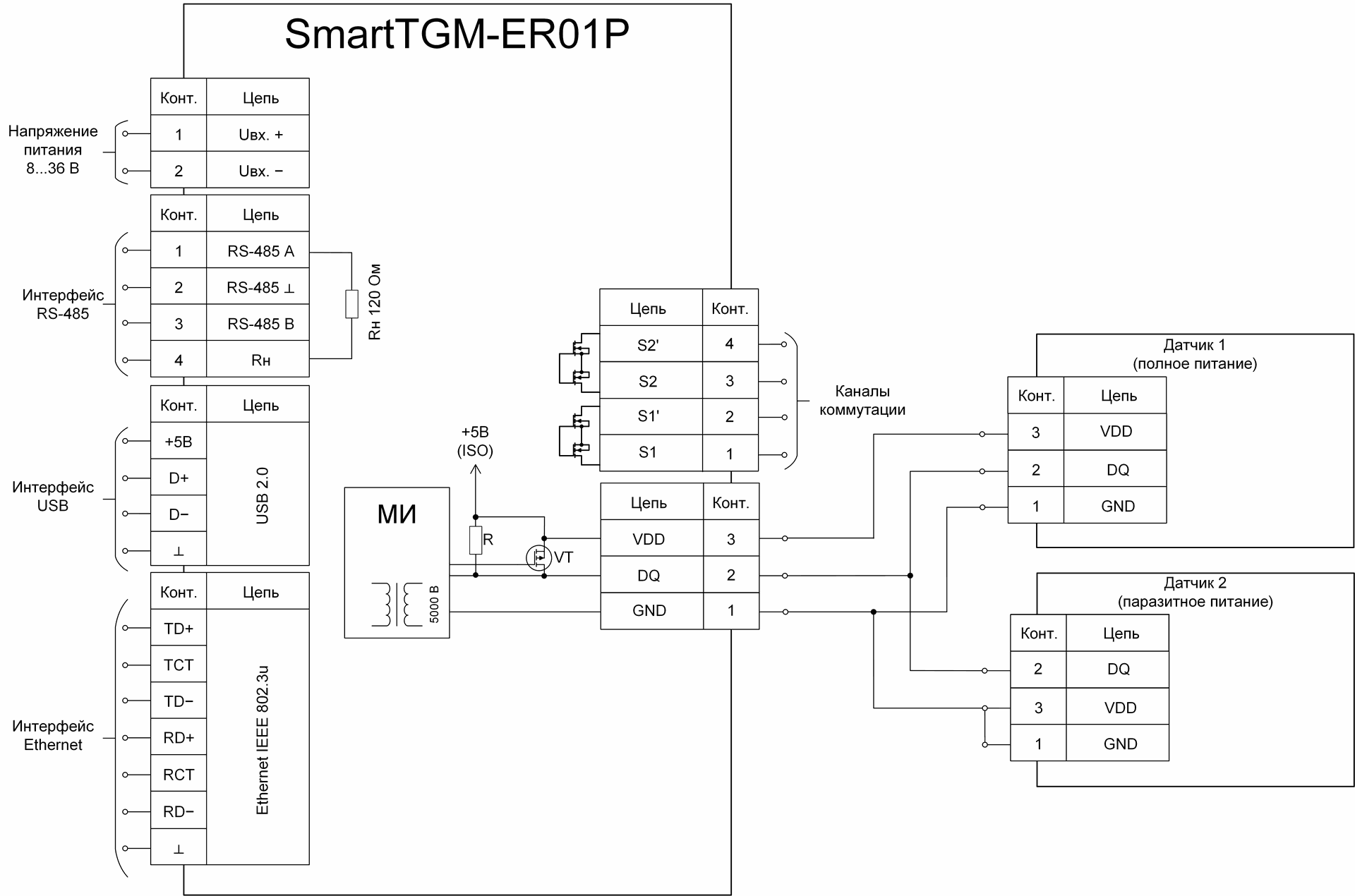

Схема подключения каналов измерения прибора к датчикам
Примечание: прибор поддерживает работу только одного цифрового датчика по одной из схем подключения.

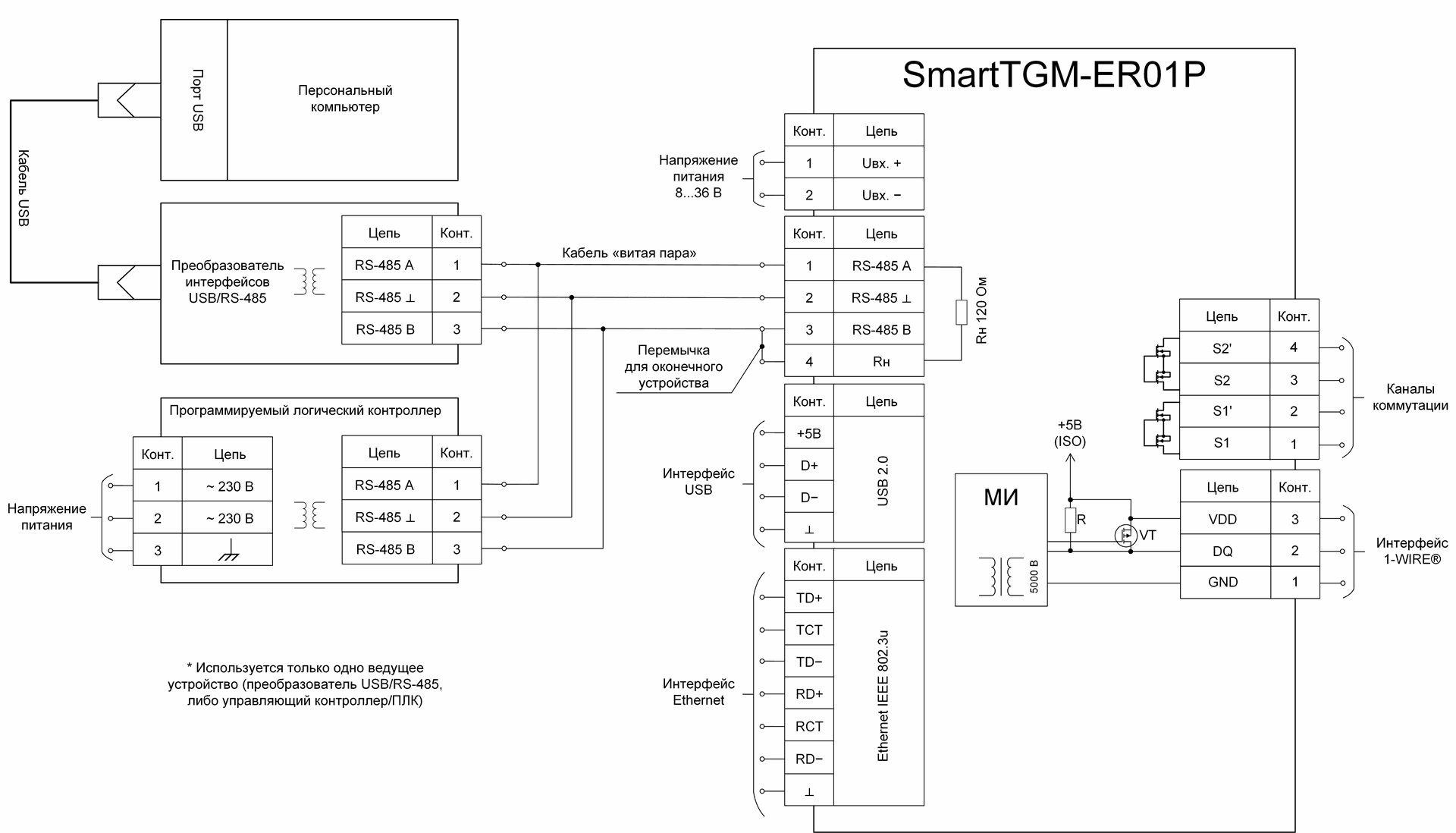

Схема подключения прибора по интерфейсу RS-485 к ведущему устройству
Примечание: для подключения к ведущему ПК рекомендуется использование преобразователя интерфейсов USB/RS-485 с гальванической развязкой, при подключении прибора как ведомого устройства требуется замкнуть перемычку контактов 3 и 4 разъема интерфейса RS-485 для использования встроенного терминирующего резистора. Ведущее устройство на шине может быть только одно.
Параметр | Значение |
Температура окружающего воздуха, °С | −40…+50 |
Относительная влажность воздуха, % | 5…95 |
Атмосферное давление, кПа | 84…106,7 |
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 | С3 |
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 | L3 |
Степень защиты от пыли и влаги, по ГОСТ 14254 | IP30 |
Гарантийные обязательства
| Параметр | Значение |
| Гарантийный срок эксплуатации, месяцев | 12 |
| Гарантийный срок возврата при заказе у производителя, дней | 36 |
Комплект поставки
Наименование | Обозначение | Количество | Примечание |
Трехканальный измеритель тока SmartTGM-ER03I | 74483379.426439.001 | 1 | соответственно заказу |
Паспорт изделия | 74483379.426439.001 ПС | 1 | |
Руководство по эксплуатации | 74483379.426439.001 РЭ | 1 | |
Колодка (2 контакта) | 15EDGK-3.81-02P | 1 | |
Колодка (3 контакта) | 15EDGK-3.81-02P | 1 | |
Колодка (4 контакта) | 15EDGK-5.08-04P | 2 | |
DIN-рейка | NS35\7,5 | по заказу |
Обозначение при заказе
Измеритель-регулятор температуры GOLENISHCHEV ELECTRONICS SmartTGM-ER01P
