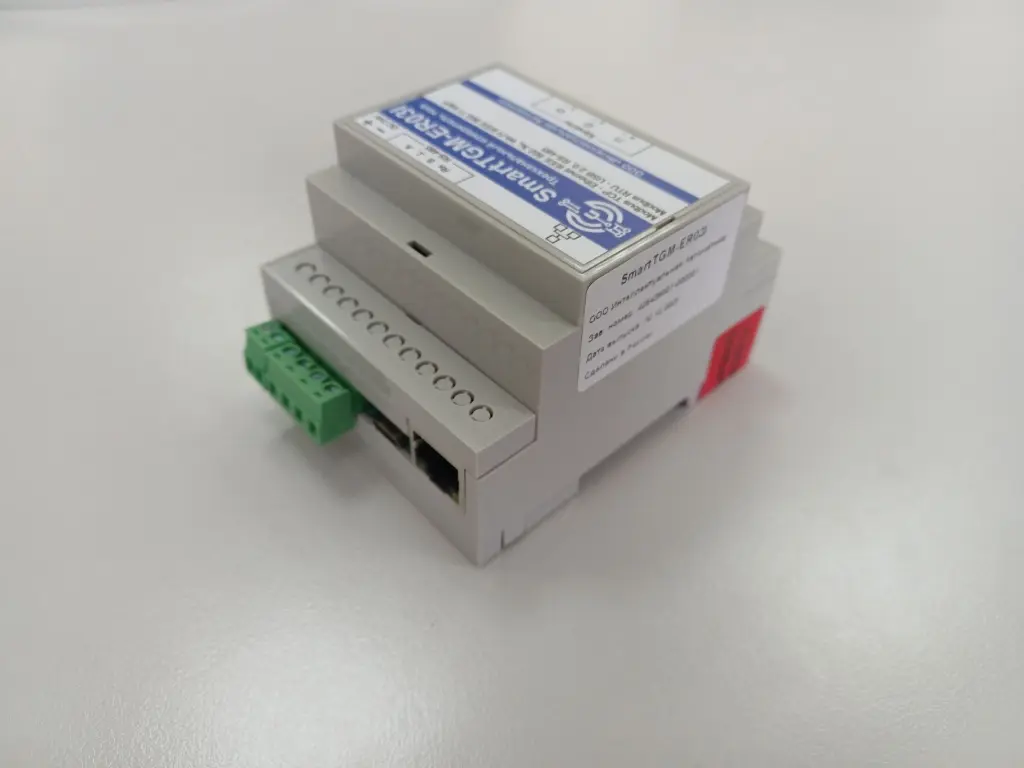

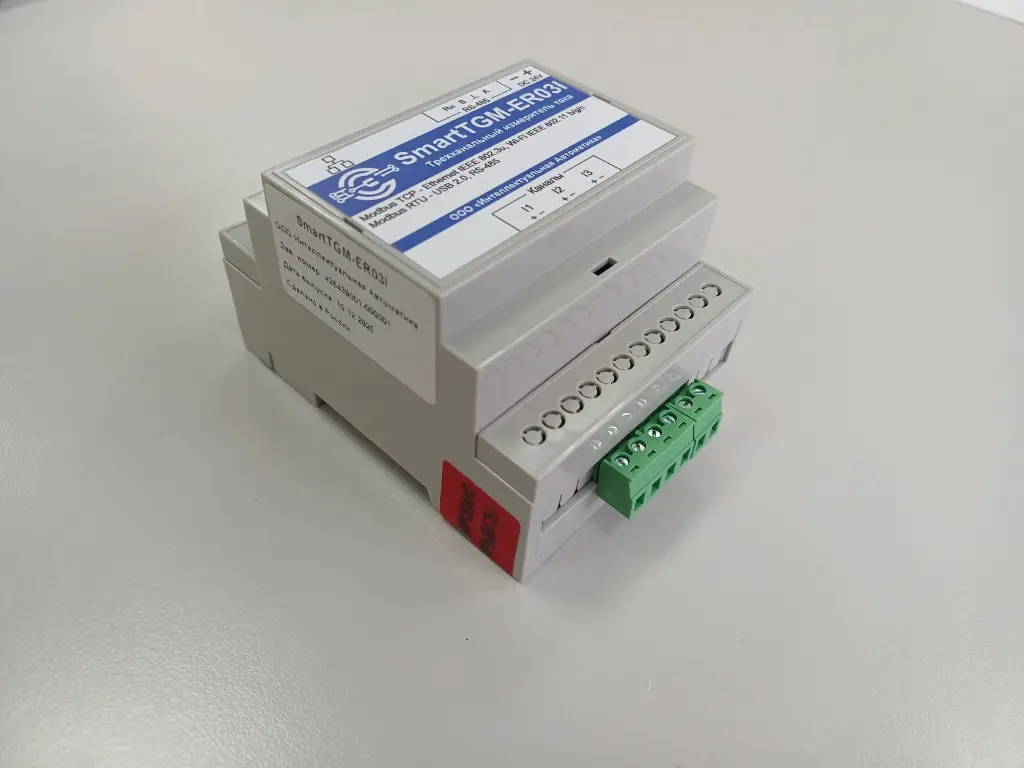

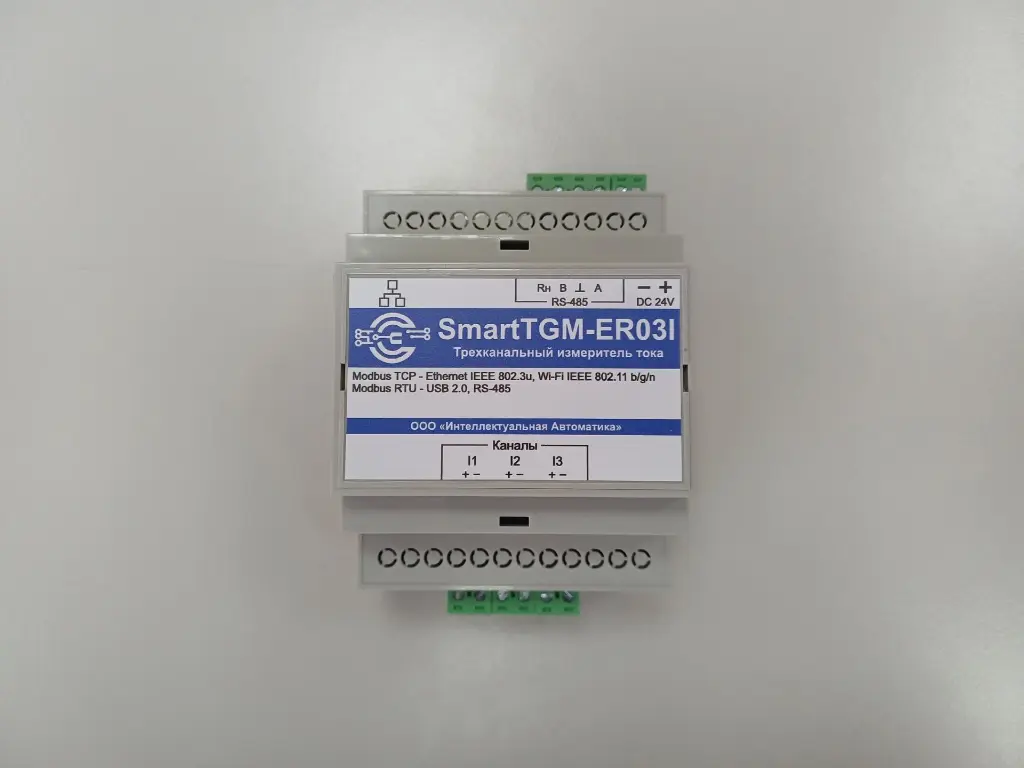

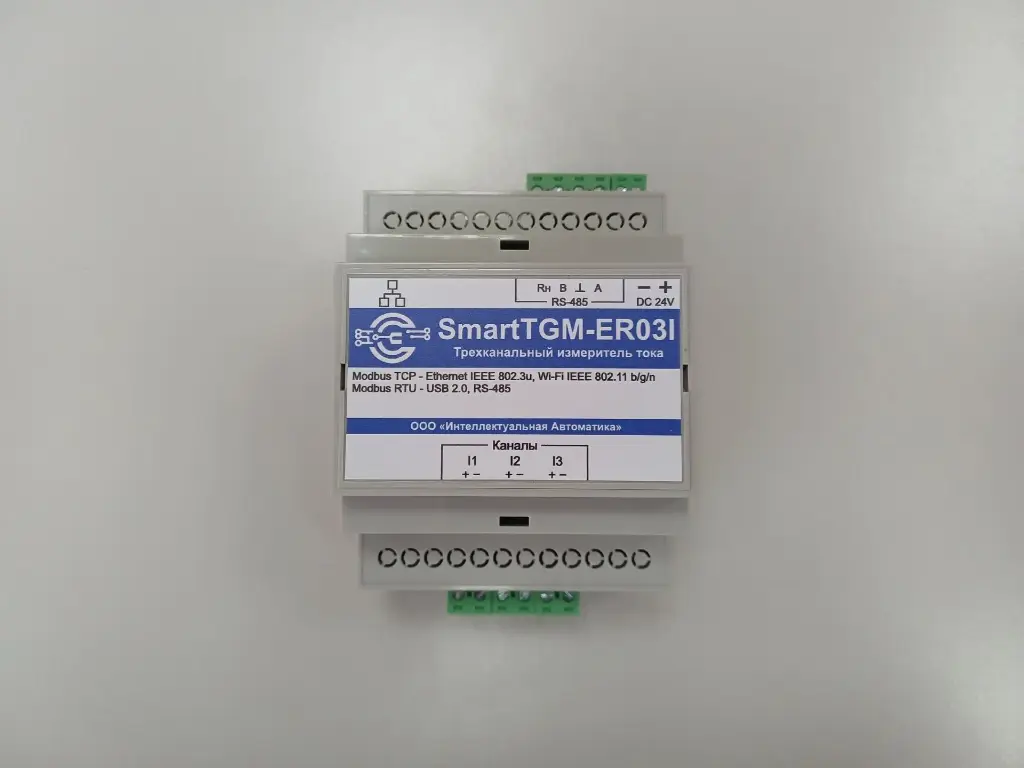

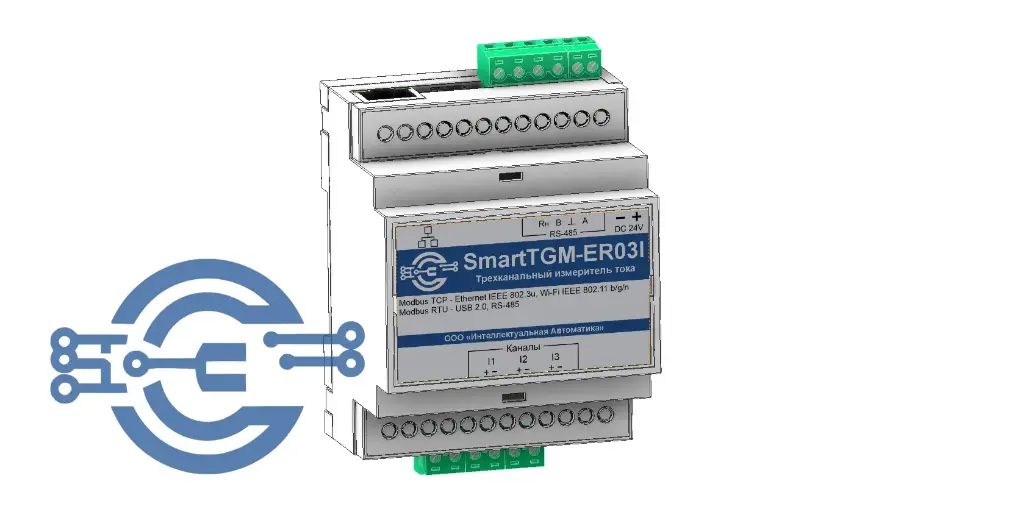

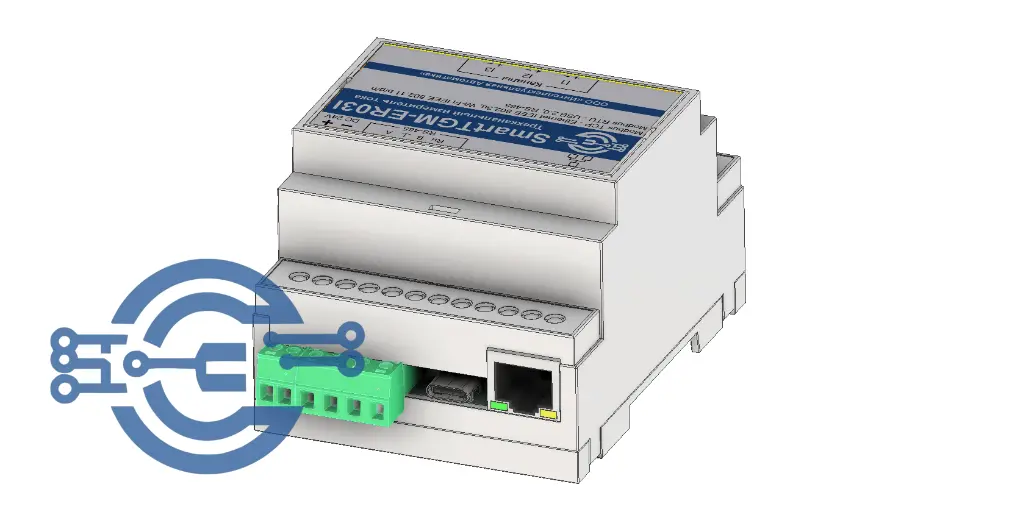

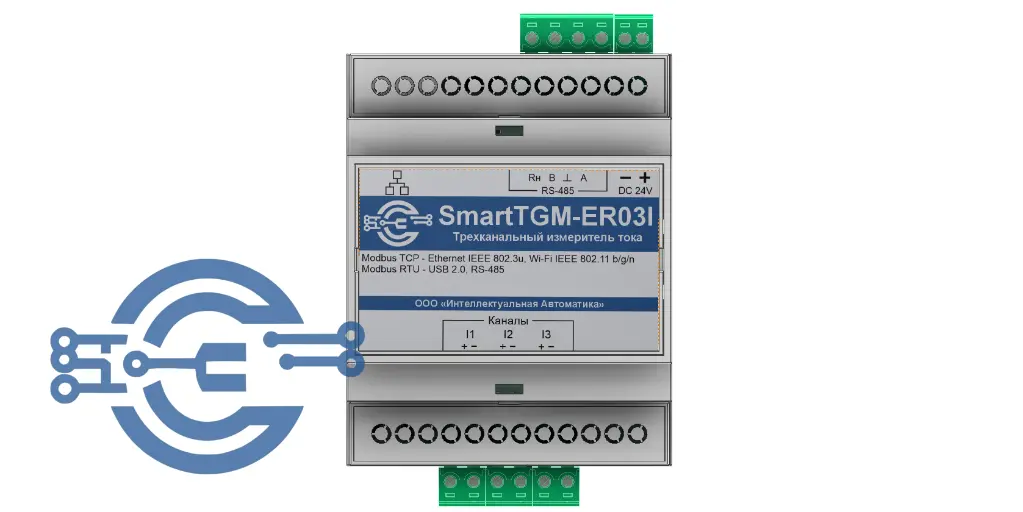

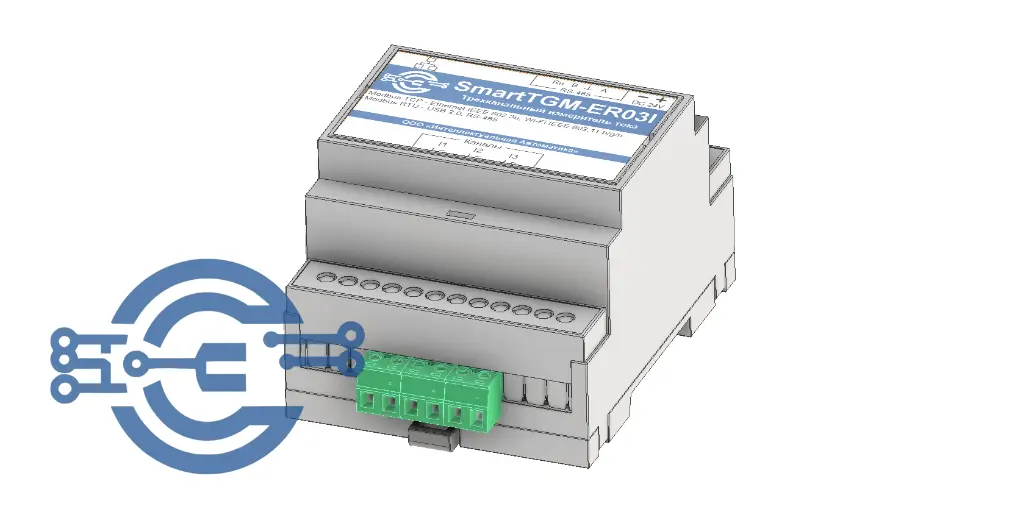

Трехканальный измеритель тока SmartTGM-ER03I
Измерение силы и напряжения постоянного тока в диапазонах 0…5 мА, 0...10 мА, 2...10 мА, 4...20 мА, 0…20 мА.
Преобразование измеренных параметров в цифровой код с последующей его передачей по интерфейсам USB, RS-485 (протокол Modbus RTU) и Ethernet, Wi-Fi (протокол Modbus TCP).
- 3 канала измерения унифицированных сигналов 0…5, 0…10, 2...10, 4…20, 0...20 мА;
- Возможность индивидуальной настройки каждого канала измерения;
- Последовательные интерфейсы передачи данных - USB, RS-485;
- Сетевые интерфейсы передачи данных - Ethernet, Wi-Fi;
- Протоколы обмена - Modbus RTU, Modbus TCP;
- Программа для конфигурирования, архивирования и просмотра измеренных значений на ПК входит в комплект поставки;
- Широкий температурный диапазон эксплуатации от -40 до +50 °С.
Выпускаются по техническим условиям 2035315174.426439.001 ТУ.
Цена указана за ед. товара без НДС.
Модуль аналогового ввода «Трехканальный измеритель тока SmarTGM-ER03I» применяется совместно с программируемым логическим контроллером либо с персональным компьютером, интегрированными в автоматизированные системы управления технологическими процессами (АСУ ТП) и платформы интернета вещей, для преобразования аналоговых сигналов (унифицированных токовых сигналов) от датчиков давления, температуры, уровнемеров, расходомеров и т. д. в цифровой код с последующей передачей измеренного значения по интерфейсам USB, RS-485 (протокол Modbus RTU) и Ethernet, Wi-FI (протокол Modbus TCP).
Для конфигурирования трехканального измерительного модуля с ПК используется программа "SmartTGM-ER03I ModbusLogger", входящая в комплект поставки.

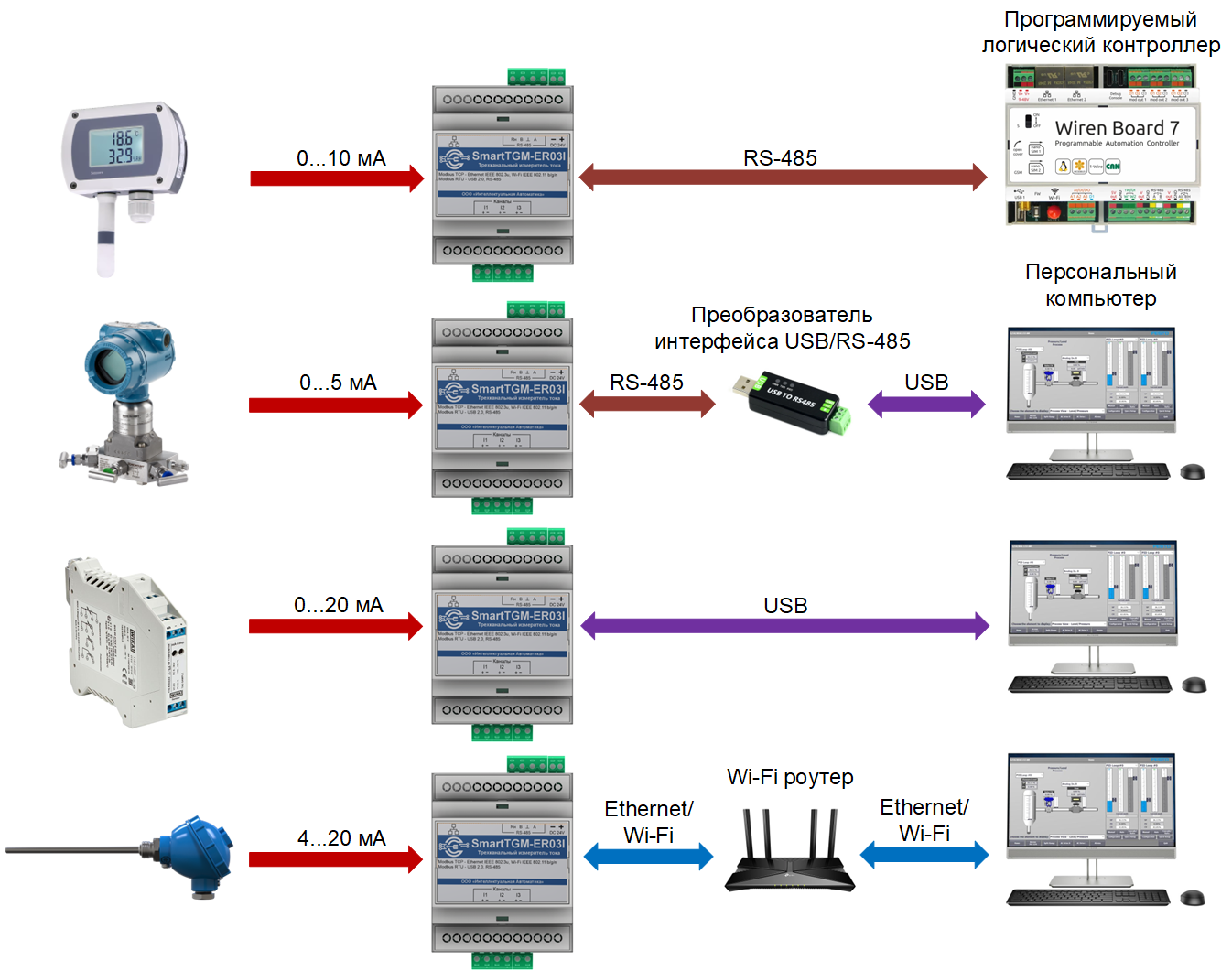

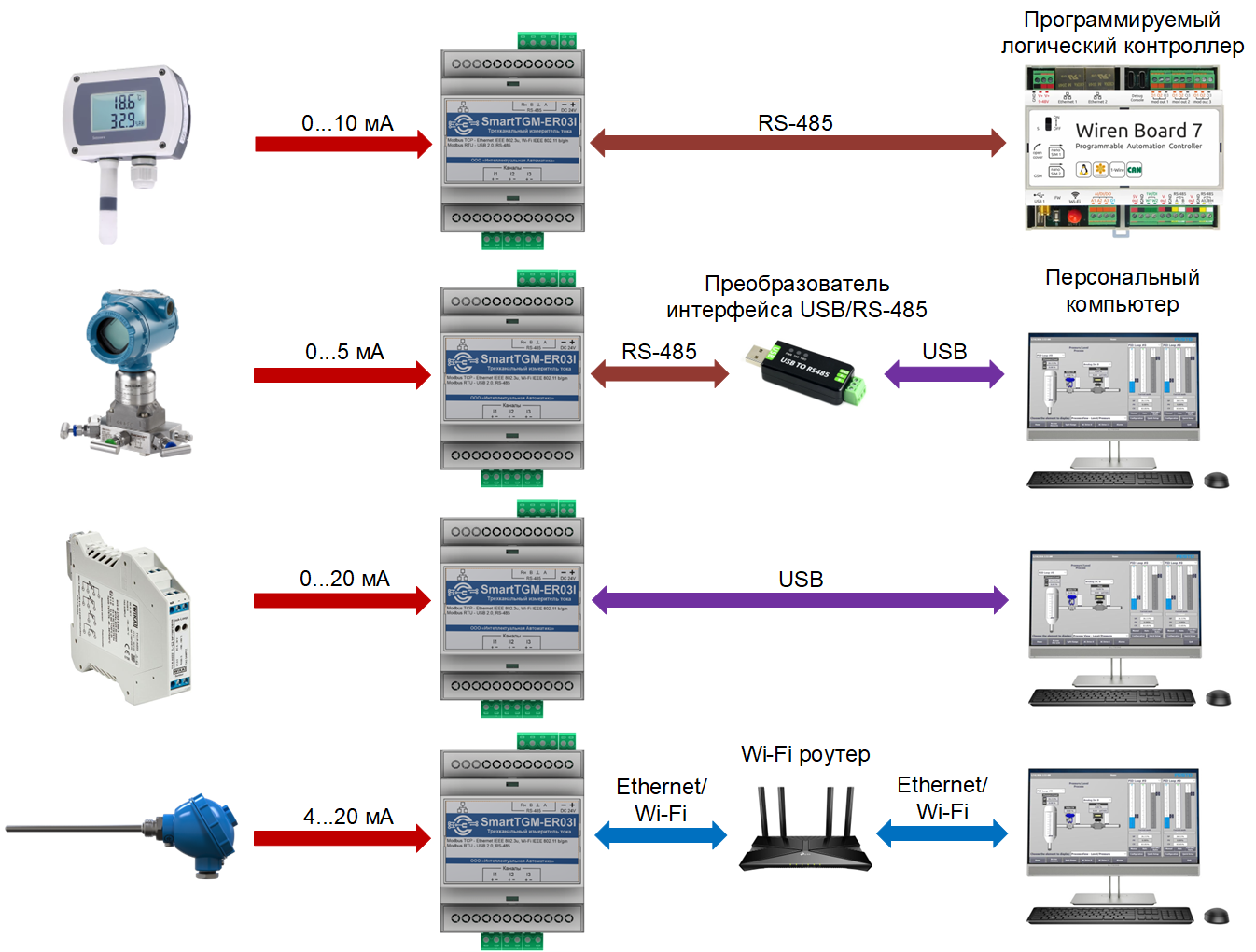

Пример использования

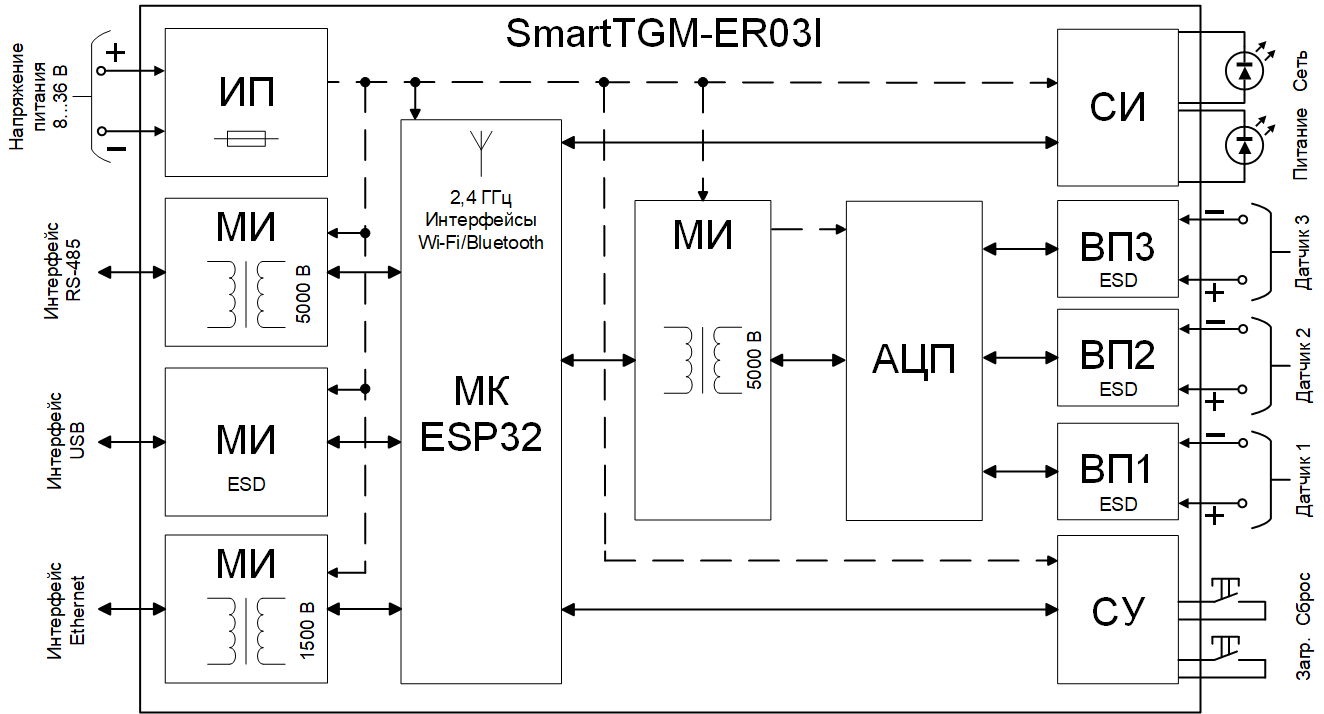

Функциональная схема SmartTGM-ER03I
Источник питания (ИП) преобразует внешнее напряжение питания 8…36 В в стабилизированное напряжение постоянного тока, необходимое для питания микроконтроллера (МК), модулей интерфейсов (МИ) и анало-говой измерительной части. Источник питания имеет защиту от неправиль-ного подключения. Микроконтроллер ESP32 на плате представлен в виде модуля с антенной диапазона 2,4 ГГц для беспроводной передачи данных по Wi-Fi и Bluetooth. Интерфейсы Ethernet, RS-485 и АЦП гальванически развязаны с микроконтроллером. Порт USB, входы для подключения датчи-ков имеют антистатическую защиту.
Входные преобразователи (ВП1-ВП3) обеспечивают преобразование значений входных токовых сигналов в напряжения, согласованные по диа-пазону с входным напряжением аналого-цифрового преобразователя (АЦП). АЦП преобразует измеренные значения напряжения с выходов ВП1-ВП3 в цифровой код, передаваемый в МК через последовательный интерфейс.
Схема индикации (СИ) индицирует наличие питания и состояние подключения к беспроводной сети Wi-Fi на светодиодах и оповещает об установке рабочего режима прибора.
Схема управления (СУ) позволяет осуществлять перезагрузку устрой-ства и обновление встроенной микропрограммы.
Микроконтроллер (МК) обеспечивает:
1) постоянное получение значений измерений с каналов АЦП;
2) расчет измеренных значений тока с установленной периодичностью и заданным усреднением, обновление полученных значений в регистрах Modbus;
3) хранение заданных настроек в энергонезависимой памяти;
4) управление модулями интерфейсов USB, RS-485, Ethernet, Wi-Fi; связь через МИ по интерфейсу USB и RS-485 (протокол Modbus RTU), а также по интерфейсу Ethernet и Wi-Fi (Modbus TCP);
5) подключение к беспроводной сети по Bluetooth через мобильное приложение.
Основные технические характеристики
| Параметр | Значение |
| Диапазон напряжение питания постоянного тока, В | 8…36 |
| Потребляемая мощность, Вт | не более 3 |
| Время установления рабочего режима, минут | не более 15 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 |
| Степень защиты по ГОСТ 14254 | IP30 |
| Средний срок службы, лет | 12 |
| Масса, кг | не более 0,1 |
Каналы измерения
SmartTGM-ER03I содержит три идентичных измерительных гальванически связанных между собой канала (общий минус). SmartTGM-ER03I имеет гальваническую развязку между измерительной цепью, линиями интерфейсов RS-485, Ethernet и цифровой частью с источником питания.
| Параметр | Значение |
| Количество каналов измерения | 3 |
| Такт измерения (выбирается пользователем), с | 0,1…10,0 |
| Усреднение измерений (количество измерений для усреднения) | 1…32 |
| Входное сопротивление прибора при подключении источника унифицированного сигнала тока, Ом | 50 |
Поддерживаемые диапазоны унифицированных сигналов датчиков, мА | 0…5, 0…10, 2…10, 4...20, 0…20 |
Параметр | Значение |
|
Предел допускаемой основной приведенной погрешности, % |
± 0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10 °С, % |
не более пределов допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности, % |
не более пределов допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в рабочем диапазоне, % |
не более пределов допускаемой основной приведенной погрешности |
Время установления, в течение которого измеренное значение входит в зону предела допускаемой основной приведенной погрешности, с (при значениях такта измерений 0,1 с и усреднения измерений 10), не более | 1 |
Время установления рабочего режима, минут, не более | 15 |

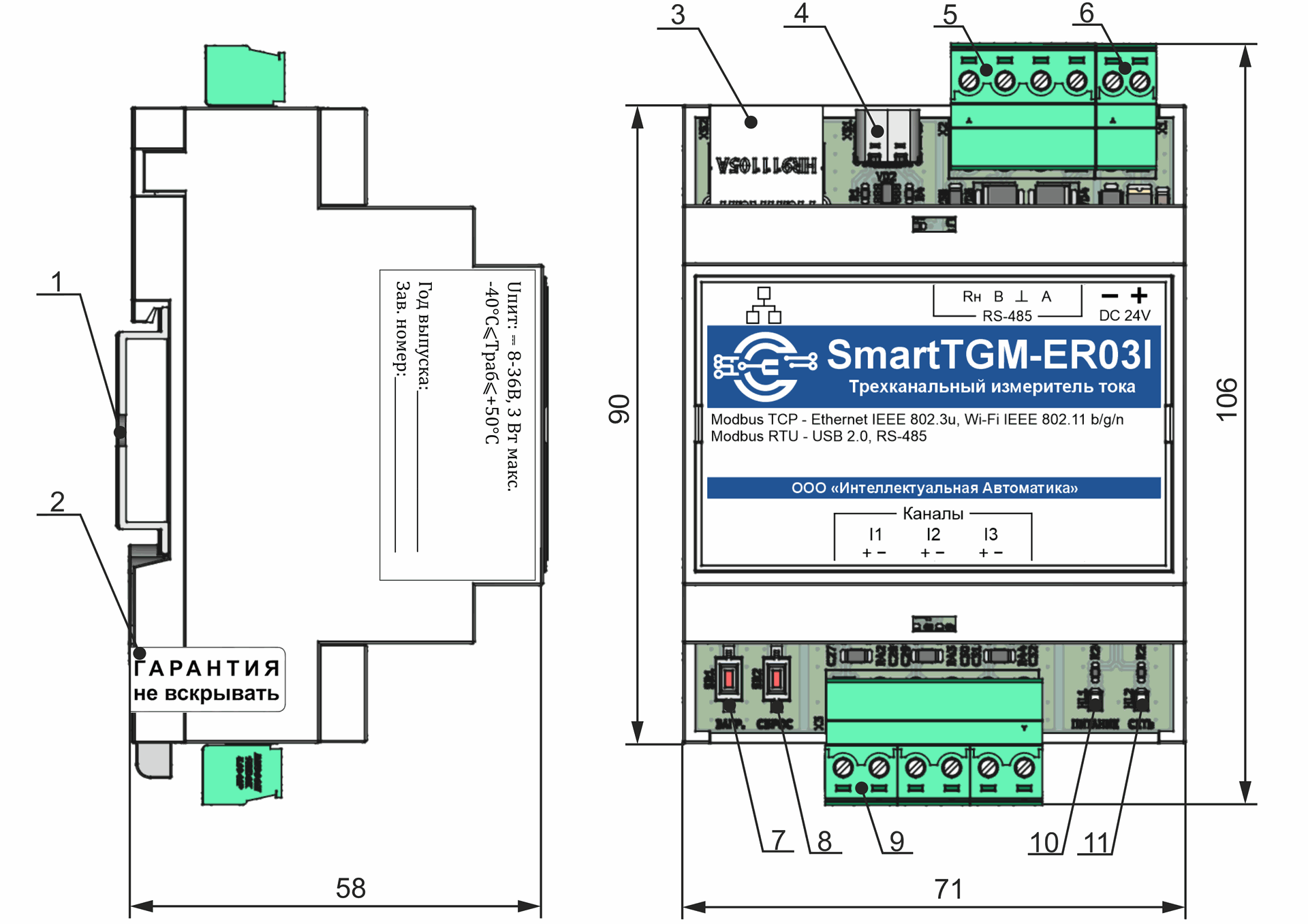

Габаритные размеры
1 – DIN-рейка;
2 – гарантийная этикетка;
3 – разъем RJ45 для подключения интерфейса Ethernet 100 Мбит/с;
4 – разъем USB Type-C для подключения устройства
к ПК и обновления микропрограммы прибора;
5 – разъем 15EDGK-5.08-04P для подключения интерфейса RS-485;
6 – разъем 15EDGK-3.81-02P для подключения напряжения питания;
7 – кнопка переключения режима
загрузки микропрограммы прибора;
8 – кнопка сброса прибора (перезагрузки
встроенного ПО);
9 – разъемы 15EDGK-5.08-02P каналов измерения для
подключения датчиков;
10 – светодиод наличия напряжения питания;
11 – светодиод
состояния подключения к беспроводной сети Wi-Fi.
Режимы индикации
После успешной загрузки программы светодиод «СЕТЬ» замигает три раза с периодом 1 с. Ниже приведена таблица индикации для рабочего режима работы устройства.
|
Состояние модуля |
Светодиод «ПИТАНИЕ» |
Светодиод «СЕТЬ» |
|
SmartTGM-ER03I выключен |
выключен |
выключен |
|
SmartTGM-ER03I включен, беспроводная сеть выключена |
красный |
выключен |
|
SmartTGM-ER03I включен, беспроводная сеть включена и идет поиск беспроводной сети |
красный |
мигающий синий |
|
SmartTGM-ER03I включен, беспроводная сеть включена и подключена к точке доступа |
красный |
синий |

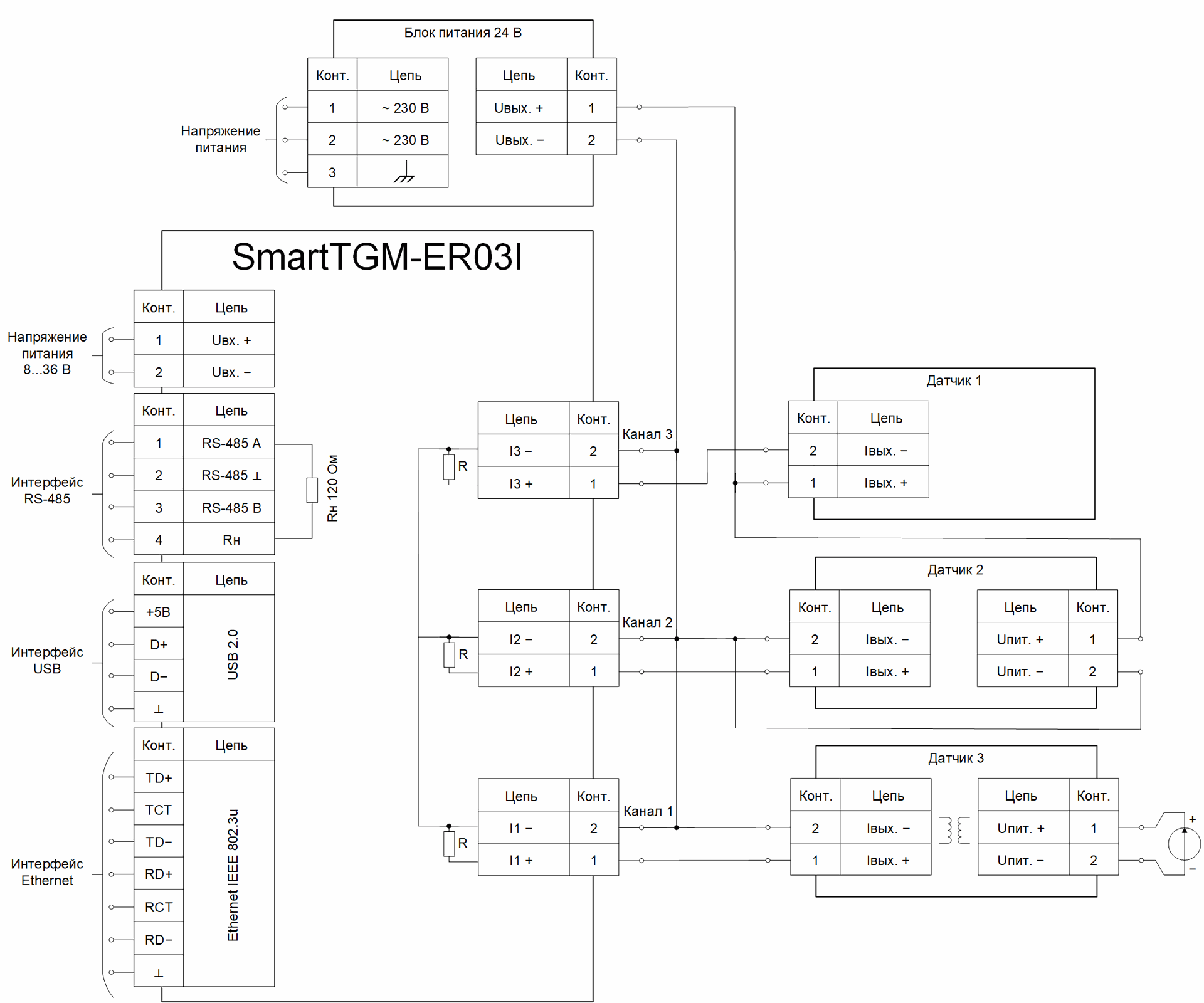

Схема подключения каналов измерения прибора к датчикам
Примечание: датчик 1 имеет пассивный токовый выход, датчик 2 имеет активный токовый выход (общая земля питания и выходного сигнала), датчик 3 имеет активный токовый выход и гальваническую развязку (питается от отдельного источника питания).

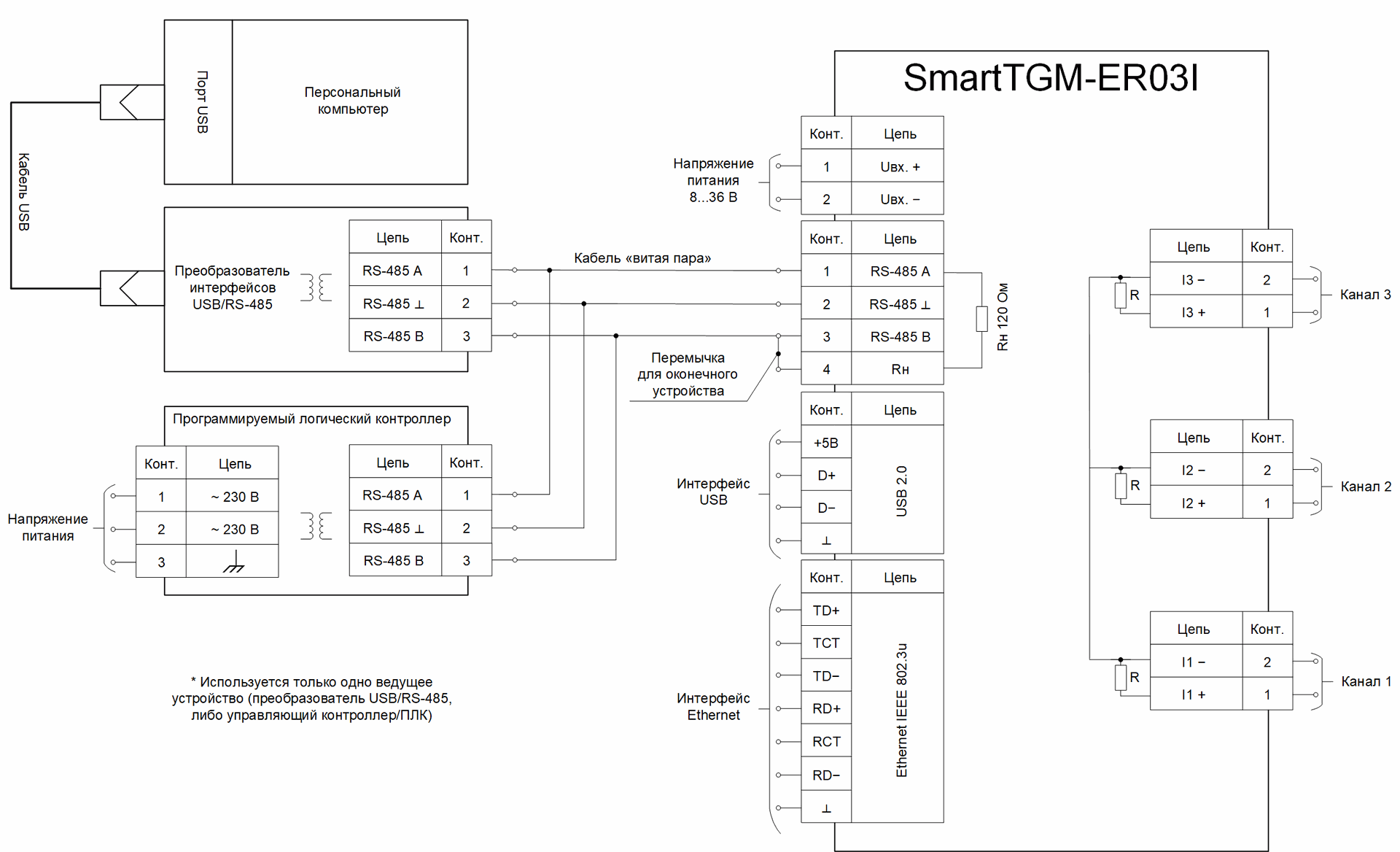

Схема подключения прибора по интерфейсу RS-485 к ведущему устройству
Примечание: для подключения к ведущему ПК рекомендуется использование преобразователя интерфейсов USB/RS-485 с гальванической развязкой, при подключении прибора как ведомого устройства требуется замкнуть перемычку контактов 3 и 4 разъема интерфейса RS-485 для использования встроенного терминирующего резистора. Ведущее устройство на шине может быть только одно.
|
Параметр |
Значение |
|
Температура окружающего воздуха, °С |
−40…+50 |
|
Относительная влажность воздуха, % |
5…95 |
|
Атмосферное давление, кПа |
84…106,7 |
|
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 |
С3 |
|
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 |
L3 |
|
Степень защиты от пыли и влаги, по ГОСТ 14254 |
IP30 |
Гарантийные обязательства
| Параметр | Значение |
| Гарантийный срок эксплуатации, месяцы | 12 |
| Гарантийный срок возврата при заказе у производителя, дней | 36 |
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Трехканальный измеритель тока SmartTGM-ER03I |
2035315174.426439.001 |
1 |
соответственно заказу |
|
Паспорт изделия |
2035315174.426439.001 ПС |
1 |
|
|
Руководство по эксплуатации |
2035315174.426439.001 РЭ |
1 |
|
|
Колодка (2 контакта) |
15EDGK-3.81-02P |
1 |
|
|
Колодка (2 контакта) |
15EDGK-5.08-02P |
3 |
|
|
Колодка (4 контакта) |
15EDGK-5.08-04P |
1 |
|
|
DIN-рейка |
NS35\7,5 |
по заказу |
Обозначение при заказе
Трехканальный измеритель тока GOLENISHCHEV ELECTRONICS SmartTGM-ER03I
